| Zastosowanie | przejścia dla pieszych |
|---|---|
| Montaż | typ A - uchwyt montażowy umożliwiający montaż na słupie o średnicy ø60; typ B - uchwyt uniwersalny dla średnic ø76 - 100 |
| Stopień ochrony | IP 65 |
| Materiał | |
| Zakres temperatur pracy | od -30°C do +55°C |
| Komunikacja | bezprzewodowa 2,4 GHz, zasięg do 300 m |
| Programowalny czas załączenia lampy ostrzegawczej | |
| Wymiar | |
| Akumulatorowy zasobnik energii | |
| Maksymalna moc elektryczna | |
| Moc ładowania zabudowanego akumulatora | |
| Zasilanie | 230 VAC, 50 Hz |
OPIS SYSTEMU

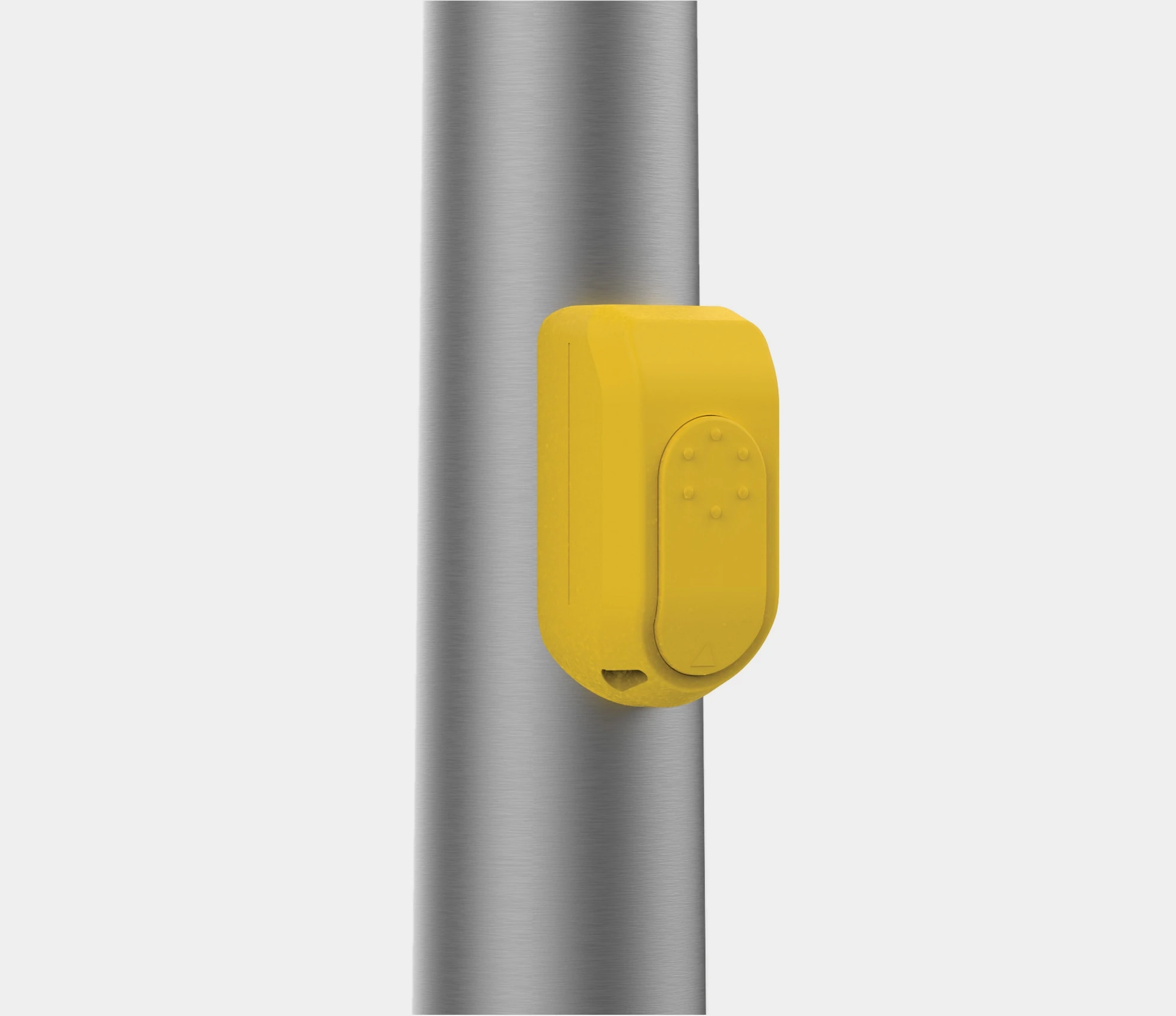

Lampa ostrzegawcza przeznaczona jest do instalacji na przejściach dla pieszych. Migająca lampa ostrzega kierujących pojazdami o obecności pieszych na przejściu. Aktywacja może odbywać się poprzez przycisk instalowany na słupie, bądź za pomocą czujnika ruchu wykrywającego obecność przechodnia. Załączane są wszystkie lampy przypisane do tej samej grupy, czyli znajdujące się na tym samym przejściu. Sterowanie w ramach jednego przejścia realizowane jest w oparciu o komunikację bezprzewodową - w ten sposób wyeliminowano konieczność łączenia przewodami sterującymi układów po różnych stronach jezdni. Dzięki zastosowaniu buforowego układu zasilania z akumulatorowym zasobnikiem energii, system działa przez całą dobę również w obwodach, w których w trakcie dnia odłączane jest zasilanie - buforowy układ zasilania w nocy gromadzi energię, która wykorzystywana jest w ciągu dnia.
TRYBY PRACY
Tryb nocny

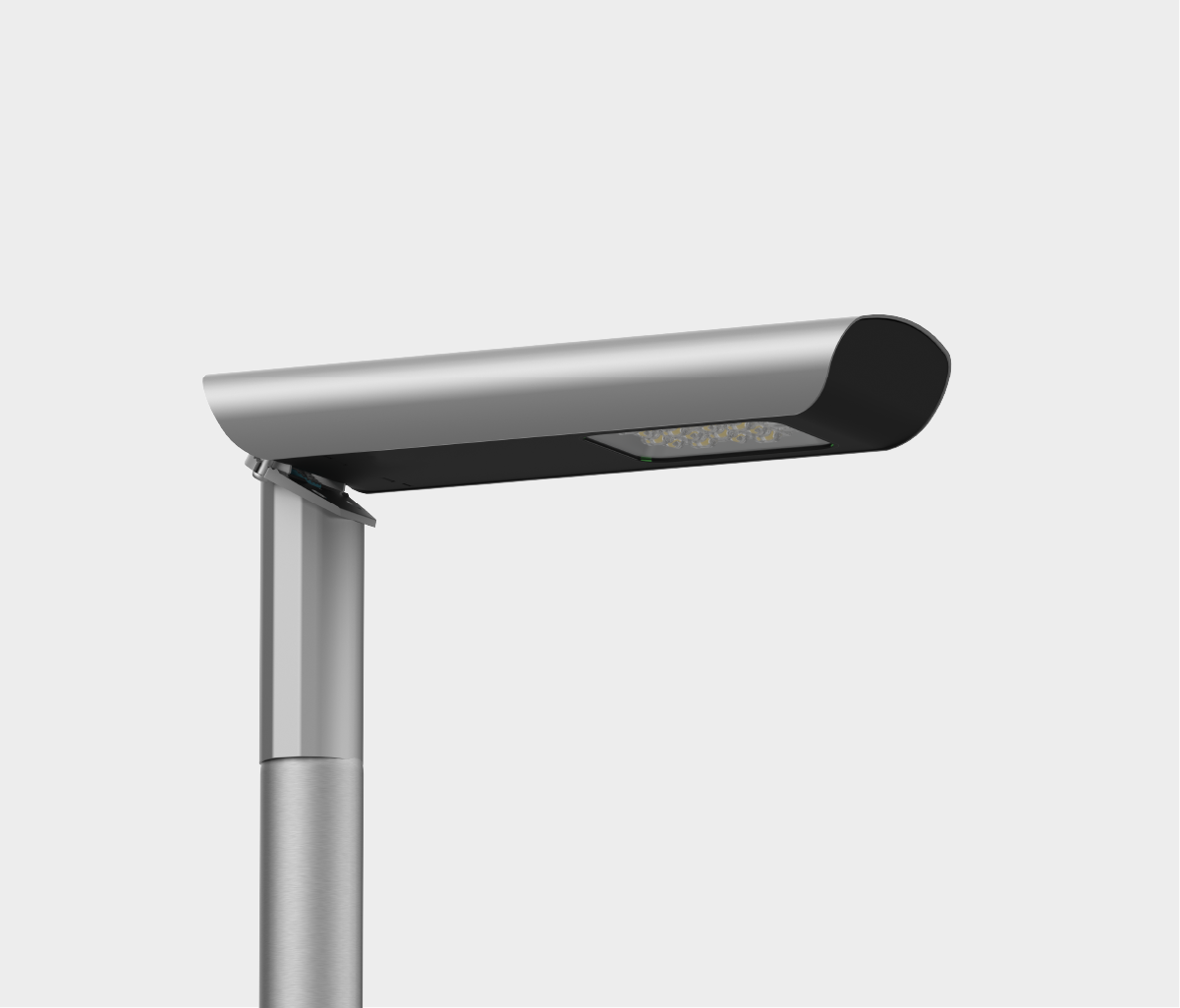

System Oświetleniowy Bezpieczne Pasy jest zasilany z sieci AC. Aktywowanie przycisku przez pieszego powoduje włączenie się lamp ostrzegawczych na określony czas oraz zwiększenie mocy oświetlenia opraw ulicznych wyposażonych w funkcję „Line Switch”. W trybie nocnym ładowany jest akumulator, który zasila system w trybie dziennym.
Tryb dzienny
Źródło zasilania AC jest wyłączone. System Oświetleniowy Bezpieczne Pasy jest zasilany z akumulatora. Aktywowanie przycisku przez pieszego powoduje włączenie się lamp ostrzegawczych na określony czas. Buforowy układ zasilania zostaje odłączony, gdy napięcie pakietu osiągnie skonfigurowany próg wyłączenia.
Porównanie przejścia dla pieszych przed i po modernizacji

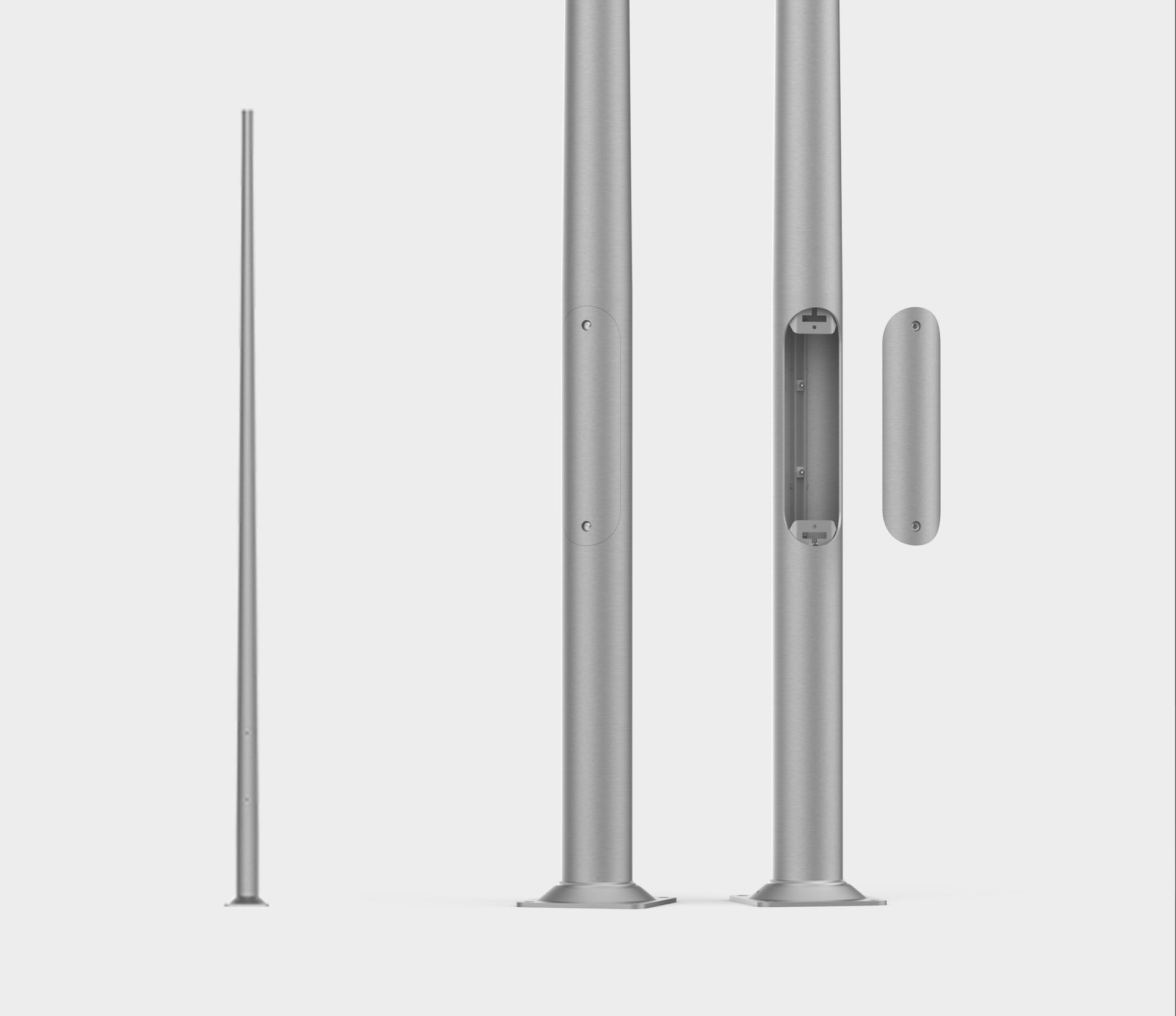

W typowej wersji produktu długości przewodów wynoszą: przewód zasilający – 5m; przwód sygnałowy do przycisku dla pieszych – 5m; przewód zasilający lampę – 2,5m. Standardowe długości pozwalają na montaż układu na słupie SAL DL-10. W przypadku konieczności zastosowania przewodów o innej długości, prosimy o kontakt z Działem Sprzedaży firmy ROSA.
Elementem montażowym zestawu jest uchwyt A lub B
(w zależności od rodzaju słupa):
Uchwyt A
uchwyt przewidziany do montażu na słupie o średnicy ⌀60 za pomocą wkrętów ST6,3x19 (zalecany montaż na słupie SAL DL-10)
Uchwyt B
uniwersalny uchwyt do montażu na słupie o średnicy ⌀76-100 za pomocą obejm zaciskowych
